1. 製品紹介
電気作動式 CPVC バタフライ バルブは、流量制御またはスロットルに最適です。この工業用グレードのバルブは、用途の多様性とトルク低減のためのさまざまなオプションを提供します。 完全に絶縁された (ドライステム) ソリッド 304 または 316 ステンレス鋼と、オプションの PTFE コーティングされたステムにより、保護がさらに保証されます。 バルブには、ANSI/DIN および JIS を統合し、ほとんどの配管システムで使いやすい標準の取り付け穴があります。 高度な電気アクチュエータは、リバーシブル モーター、組み込みの熱過負荷保護、および標準のコンジット アウトレット、明確なステータス表示を特徴としています。 標準入力電圧は 220V AC/24V DC です。110V はご要望に応じてご利用いただけます。
直径は、1- ½" から 8" まで提供できます。 CPVC の他に、PVC、PPH、PVDF も提供しています。 自動化が必要な場合、Sanking は通信信号プロトコル 485 または 4-20mA の PLC を介してインテリジェントな電気作動バタフライ バルブを提供できます。
2.主な特長
a. 電動アクチュエータ：入力電圧AC220VまたはDC24Vが標準品で、いつものように在庫があります。 110V はご要望に応じて注文できます。 インテリジェントタイプとスイッチON/OFFタイプをご用意。
b. バタフライ バルブ - 漏れがなく、信頼性が高く、予約済みの ISO 5211 取り付けプラットフォームで、標準化されたほとんどの電動アクチュエータと互換性があります。
c. 長寿命 - UV、耐候性を備えたナノ成形材料で作られています。
d. 狭い設置場所にやさしい - コンパクトサイズ、軽量
e. 過酷な作業エリアにやさしい - フルプラスチック (露出面)
f. 明確なステータス表示 – 配線方法は L/N/N で、開位置/閉位置/障害アラームの 3 つの信号フィードバックがあります
g. 低消費
h. 使用圧力 - PN10
私。 CE証明書
j. IP66
3. パラメータ
S/N | 素材 | サイズ | 動作温度 © | |||||||
DN (MM) | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
サイズ (インチ) | 1-1/2" | 2" | 2-1/2" | 3" | 4" | 5" | 6" | 8" | ||
DIN | PVC-U | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5度- 55度 |
PVC-C | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5度- 95度 | |
PPH | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5度- 95度 | |
PVDF | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | - 20度- 150度 | |
ANSI | PVC-U | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5度- 55度 |
PVC-C | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5度- 95度 | |
PPH | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5度- 95度 | |
PVDF | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | - 20度- 150度 | |
JIS | PVC-U | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5度- 55度 |
PVC-C | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5度- 95度 | |
PPH | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5度- 95度 | |
PVDF | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | - 20度- 150度 | |
PT | PVC-U | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5度- 55度 |
PVC-C | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5度- 95度 | |
PPH | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5度- 95度 | |
PVDF | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | - 20度- 150度 | |
NPT | PVC-U | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5度- 55度 |
PVC-C | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5度- 95度 | |
PPH | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5度- 95度 | |
PVDF | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | - 20度- 150度 | |
BSPF | PVC-U | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5度- 55度 |
PVC-C | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5度- 95度 | |
PPH | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5度- 95度 | |
PVDF | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | - 20度- 150度 | |
作動トルク（NM） | 12.00 | 15.00 | 18.00 | 20.00 | 30.00 | 42.00 | 48.00 | 80.00 | ∕ | |
使用圧力 (psi) | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | ||
※ は標準品を表します。 @ は on request の略です。要件がある場合は、Sanking チームに再確認してください。 N/A は利用できないことを表します | ||||||||||
電気アクチュエータ パラメータ | ||||
電動アクチュエータの種類 | 適合バルブサイズ | 定格出力 | 実行時間（S） | 出力トルク（NM） |
EA-A6 | 1-1/2"-2" | 8W | 12s | 35 |
EA-A7 | 2-1/2"-4" | 15W | 18s | 100 |
EA-A8 | 5"-8" | 45W | 16s | 200 |

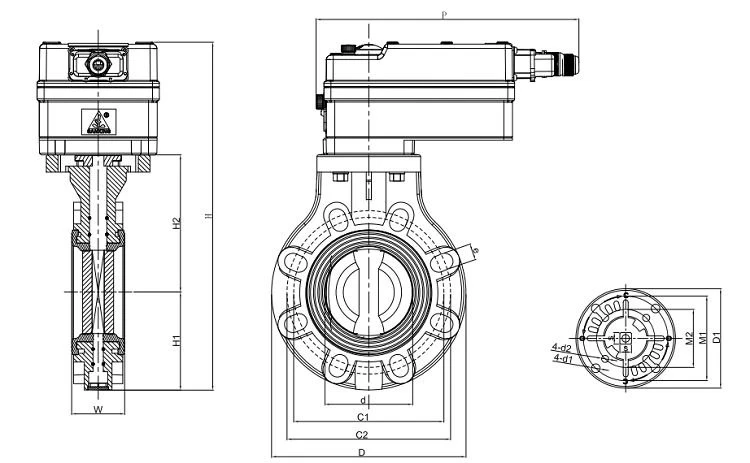

4. 寸法 (mm)
サイズ | C1 | C2 | H | H1 | H2 | D | D1 | M1 | M2 | d1 | d2 | S | W | P | n-φe | ||
JIS | DIN/ | ||||||||||||||||
1-1/2" | (40) | 98.0 | 110.0 | 269.9 | 65.4 | 114.0 | 148.0 | 105.0 | 70.0 | 50.0 | 8.5 | 6.5 | 13.9 | 34.0 | 180.0 | 4-19 | |
2" | (50) | 120.0 | 125.0 | 287.5 | 73.0 | 124.0 | 162.0 | 105.0 | 70.0 | 50.0 | 8.5 | 6.5 | 13.9 | 44.0 | 180.0 | 4-19 | |
2-1/2" | (65) | 140.0 | 145.0 | 367.2 | 81.2 | 129.0 | 179.0 | 105.0 | 70.0 | 50.0 | 8.5 | 6.5 | 13.9 | 46.0 | 180.0 | 4-19 | |
3" | (80) | 150.0 | 160.0 | 392.0 | 90.0 | 145.0 | 195.0 | 120.0 | 102.0 | 70.0 | 10.5 | 8.5 | 13.9 | 57.0 | 212.0 | 8-19 | |
4" | (100) | 175.0 | 190.5 | 429.5 | 112.5 | 160.0 | 225.0 | 120.0 | 102.0 | 70.0 | 10.5 | 8.5 | 13.9 | 60.0 | 212.0 | 8-19 | |
5" | (125) | 210.0 | 216.0 | 425.5 | 119.5 | 175.0 | 255.0 | 120.0 | 102.0 | 70.0 | 10.5 | 8.5 | 16.9 | 66.0 | 305.0 | 8-23 | |
6" | (150) | 240.0 | 241.0 | 452.5 | 131.5 | 190.0 | 280.0 | 120.0 | 102.0 | 70.0 | 10.5 | 8.5 | 16.9 | 72.0 | 305.0 | 8-23 | |
8" | (200) | 290.0 | 298.0 | 514.3 | 163.8 | 219.5 | 340.0 | 120.0 | 102.0 | 70.0 | 10.5 | 8.5 | 21.9 | 82.0 | 305.0 | 12-23 | 8-23 |
5. 申請
電気作動式 cpvc バタフライ バルブは、冶金、軽工業、電力、および石油化学システムのガス パイプラインおよび水路で広く使用されています。
6. 私たちの利点
効率的な調達
プロの研究開発
最高の価値のある最高の価格
回転率の高い生産
全段階品質保証
包括的な物流サポート
7.証明書
SANKING は CE 認証を取得しており、SGS によって検査および承認されています。
8.よくある質問
Q1: あなたはメーカーですか、それとも商社ですか?
A: 私達は 45 年以上熱可塑性弁および付属品を専門にする専門の製造業者です。
Q2: 部品が壊れた場合、代替品としてスペアパーツを販売していますか?
A: はい、常にこの種のサービスを提供しています。
Q3: サンプルを提供できますか?
A: もちろんです！ ただし、顧客にはサンプル料金が請求されます。これは、サンプル料金の十分な支払いが誠実な協力のしるしと見なされているためです。
Q4: 室温での硫酸銅溶液の無圧送液に関して、より経済的な提案はありますか?
A: EPDM ガスケット付きの PPH バルブを使用できます。結晶化の問題に注意してください。
Q5: EPDM ガスケットは 10% 次亜塩素酸ナトリウム溶液に使用できますか? どのような種類のバルブを使用するよう提案できますか?
A: いいえ、EPDM ガスケットは使用できません。VITON の使用をお勧めします。 バタフライバルブまたはダイヤフラムバルブを使用することを強くお勧めします。
9. 戦略的パートナー
