CPVC トゥルーユニオンダイヤフラムバルブ

CPVC トゥルーユニオンダイヤフラムバルブは、メンブレンバルブとしても知られています。これらのバルブは通常、やや複雑な商用または産業用アプリケーションで使用されます。それらは、膜または「ダイヤフラム」を使用して、流れを制限または許可します。

お問い合わせを送る

説明

1. 製品紹介

CPVC トゥルーユニオンダイヤフラムバルブは、メンブレンバルブとしても知られています。これらのバルブは通常、やや複雑な商用または産業用アプリケーションで使用されます。それらは、膜または「ダイヤフラム」を使用して、流れを制限または許可します。メンブレン (ダイアフラム) は EPDM/FPM または PTFE で作られています。メンブレン (ダイアフラム) としては、化学薬品、湿気、高温に対して優れた耐性があり、シールを確実にします。バルブは耐久性のある CPVC 素材で作られ、BASF の抗紫外線吸収剤と酸化防止剤が追加され、耐候性、耐老化性、耐用年数が向上しました。

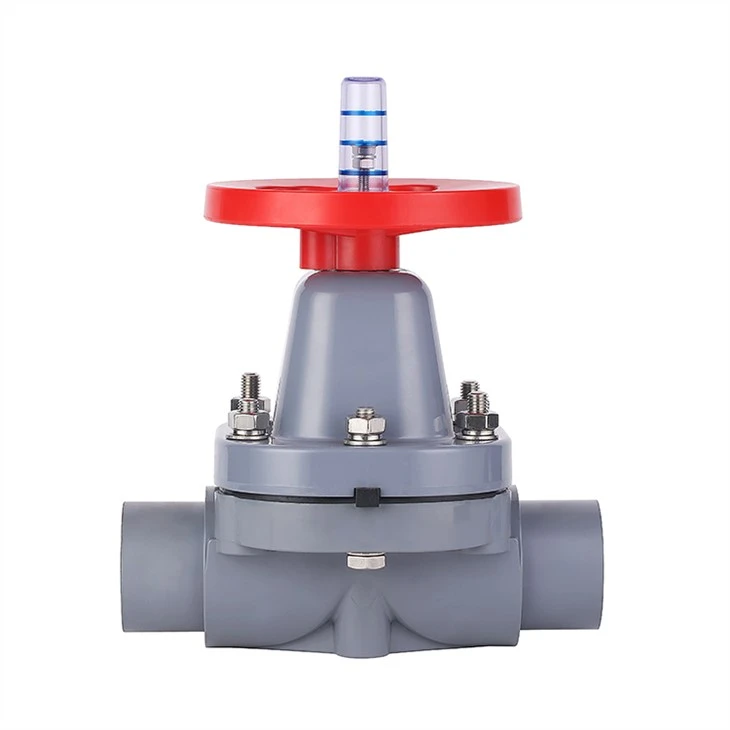

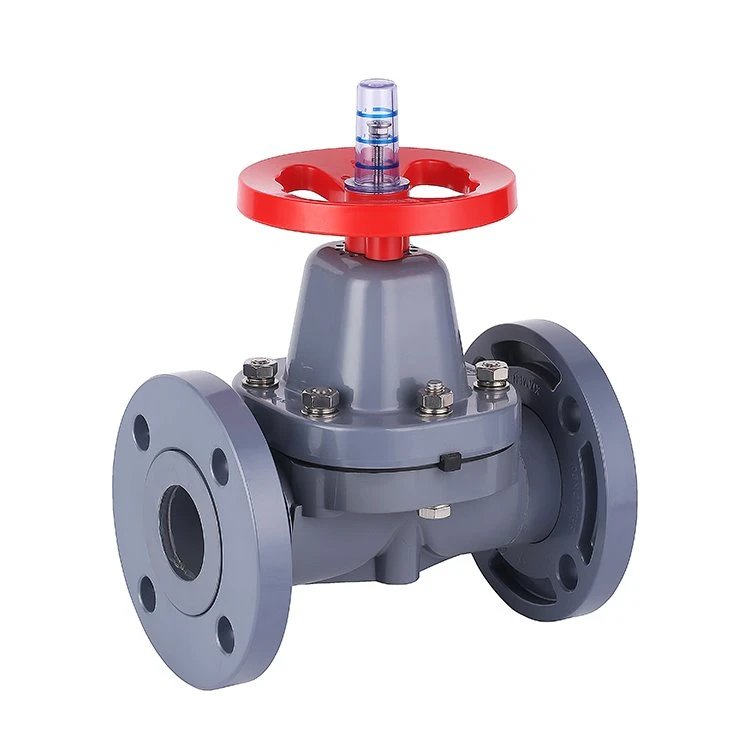

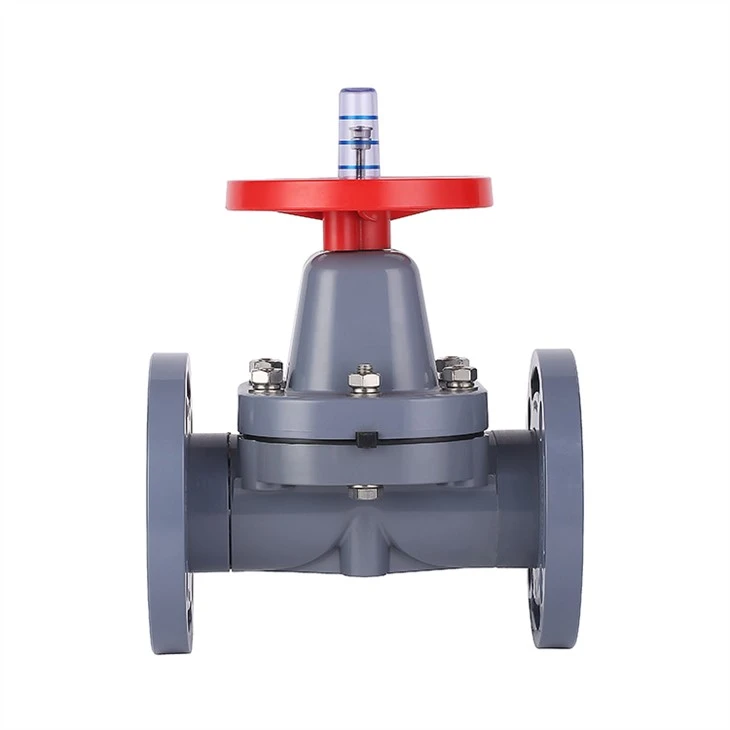

当社の CPVC ダイアフラムバルブは、1/2 インチから 4 インチまで、さまざまなサイズを取り揃えています。スピゴットタイプ、ソケットエンド、フランジ接続が利用可能で、必要に応じて選択できます。

2.主な特長

a. ヘリンボーン流路は粒子を含む媒体に適しており、詰まりにくいです。

b. 複数の回転を備えたホイール型のハンドルにより、バルブ切り替え比をより正確に調整して、より優れた流量制御を実現できます

c. 優れたシール – ダイアフラムは耐性のある熱可塑性材料で作られています: EPDM、FPM、または PTFE は高級で伸縮性とクリープ性に優れた材料です。バルブの耐薬品性と寿命を向上させるために化学的に過酷な作業条件で使用する場合は、二重層ダイアフラムを選択できます。

d. 長寿命 - UV、耐候性を備えたナノ成形材料で作られています

e. 100% 漏れのない検査

f. 使用圧力 - PN10

g. CE証明書

3. パラメータ

S/N	素材	サイズ									動作温度 ©
DN (MM)		15	20	25	32	40	50	65	80	100
サイズ (インチ)		1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"
DIN	PVC-U	֍	֍	֍	֍	֍	֍	֍	֍	֍	5度- 55度
	PVC-C	֍	֍	֍	֍	֍	֍	֍	֍	֍	5度- 95度
	PPH	֍	֍	֍	֍	֍	֍	֍	֍	֍	5度- 95度
	PVDF	֍	֍	֍	֍	֍	֍	֍	֍	֍	- 20度- 150度
ANSI	PVC-U	֍	֍	֍	֍	֍	֍	֍	֍	֍	5度- 55度
	PVC-C	֍	֍	֍	֍	֍	֍	֍	֍	֍	5度- 95度
	PPH	֍	֍	֍	֍	֍	֍	֍	֍	֍	5度- 95度
	PVDF	֍	֍	֍	֍	֍	֍	֍	֍	֍	- 20度- 150度
JIS	PVC-U	֍	֍	֍	֍	֍	֍	֍	֍	֍	5度- 55度
	PVC-C	֍	֍	֍	֍	֍	֍	֍	֍	֍	5度- 95度
	PPH	֍	֍	֍	֍	֍	֍	֍	֍	֍	5度- 95度
	PVDF	֍	֍	֍	֍	֍	֍	֍	֍	֍	- 20度- 150度
PT	PVC-U	֍	֍	֍	֍	֍	֍	֍	֍	֍	5度- 55度
	PVC-C	֍	֍	֍	֍	֍	֍	֍	֍	֍	5度- 95度
	PPH	֍	֍	֍	֍	֍	֍	֍	֍	֍	5度- 95度
	PVDF	֍	֍	֍	֍	֍	֍	֍	֍	֍	- 20度- 150度
NPT	PVC-U	֍	֍	֍	֍	֍	֍	֍	֍	֍	5度- 55度
	PVC-C	֍	֍	֍	֍	֍	֍	֍	֍	֍	5度- 95度
	PPH	֍	֍	֍	֍	֍	֍	֍	֍	֍	5度- 95度
	PVDF	֍	֍	֍	֍	֍	֍	֍	֍	֍	- 20度- 150度
BSPF	PVC-U	֍	֍	֍	֍	֍	֍	֍	֍	֍	5度- 55度
	PVC-C	֍	֍	֍	֍	֍	֍	֍	֍	֍	5度- 95度
	PPH	֍	֍	֍	֍	֍	֍	֍	֍	֍	5度- 95度
	PVDF	֍	֍	֍	֍	֍	֍	֍	֍	֍	- 20度- 150度
作動トルク（NM）		2.00	2.50	4.00	5.00	7.50	1.00	15.00	20.00	28.00	∕
使用圧力 (psi)		150	150	150	150	150	150	150	150	150	∕
※ は標準品を表します。 @ は on request の略です。要件がある場合は、Sanking チームに再確認してください。 N/A は利用できないことを表します

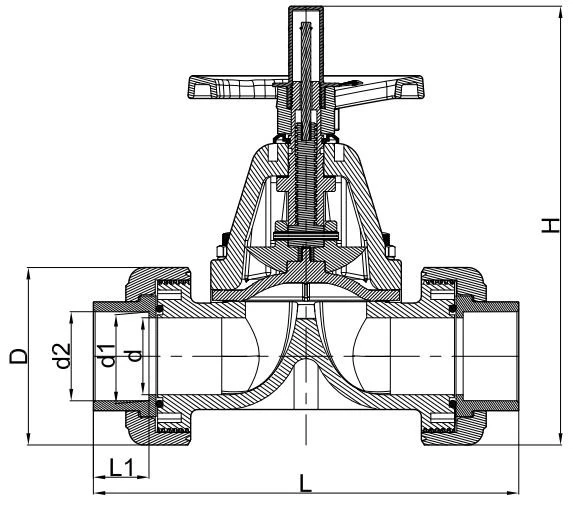

4.寸法（単位：mm）

サイズ		d1				d2				D	L1		L		H
サイズ		ANSI	DIN	JIS	中枢神経系	ANSI	DIN	JIS	中枢神経系	D	ANSI /JIS /CNS	DIN	ANSI /JIS /CNS	DIN	H
1/2"	(15)	21.54	20.30	22.40	22.40	21.23	20.10	21.73	21.90	54.00	22.30	16.00	142.60	130.00	154.50
3/4"	(20)	26.87	25.30	26.45	26.40	26.57	25.10	26.69	25.90	63.00	25.50	19.00	159.00	146.00	163.50
1"	(25)	33.65	32.30	32.55	34.50	33.27	32.10	31.70	33.90	73.50	28.60	22.00	185.20	172.00	178.20
1-1/4"	(32)	42.42	40.30	38.60	42.50	42.04	40.10	37.65	41.90	84.50	32.00	26.00	246.00	234.00	254.00
1-1/2"	(40)	48.56	50.30	48.70	48.60	48.11	50.10	47.74	47.90	98.00	35.00	32.00	252.00	246.00	261.00
2"	(50)	60.63	63.30	60.80	60.60	60.17	63.10	59.78	59.90	118.00	38.00		287.00		294.00
2-1/2"	(65)	73.38	75.30	76.60	76.70	72.85	75.10	75.68	75.90	150.00	47.00		359.60		371.00
3"	(80)	89.31	90.40	89.60	89.70	88.70	90.10	88.55	88.90	169.00	51.00		409.00		400.00
4"	(100)	114.76	110.40	114.70	115.00	114.10	110.10	113.60	113.80	211.00	61.00		494.00		440.00

5. 申請

cpvc 真のユニオンダイヤフラムバルブは、化学、石油化学、石油、製紙、鉱業、電力、液化ガス、食品、製薬、上下水道、地方自治体、機械設備、電子産業、都市建設などの分野で使用できます。

6. 私たちの利点

1. 独立ブランド「SANKNG」による熱可塑性配管システムの研究開発と製造における 45 年の経験。

2. 大規模な注文を簡単に実装できます。

3. ISO9001 品質管理システム認証を取得し、源泉から品質を確保します。

4. 完全な先行販売、販売、アフターサービスシステム。

7. 会社概要

SANKING は、1976 年以来、PVC、CPVC、PPH、および PVDF 工業用配管システムのコア分野に特化しています。施設は ISO 9001:2015 の認定を受けており、ほとんどの製品は CE 安全認証、TSG 認証、NSF 認証、およびさまざまな発明特許を取得しています。 . 私たちの最も基本的なレベルでの目標は、SANKING ブランドを継続的に進化させ、流通チャネル、供給およびサービスパートナー、従業員、投資家に持続的な成長の結果をもたらすことです。ディストリビューターまたは機器ユーザーになることを歓迎します。より付加価値の高いサービスを確実に提供します。
