シール漏れのトラブルシューティング
1. シールリングの確認
- もしボールバルブシール漏れがあることが判明した場合は、最初にシールリングを検討する必要があります。シールリングは長期間の使用により摩耗、劣化することがあります。たとえば、化学パイプラインでは、中温、高温、高圧環境の腐食性により、シール リングの損傷が促進される可能性があります。
- 解決策はシールリングを交換することです。交換の際は、選択したシールリングの材質がボールバルブの作動媒体および作動条件に適合していることを確認してください。たとえば、有機溶剤を輸送するボールバルブの場合、フッ素ゴムなどの耐有機溶剤性シールリングの使用が必要になる場合があります。

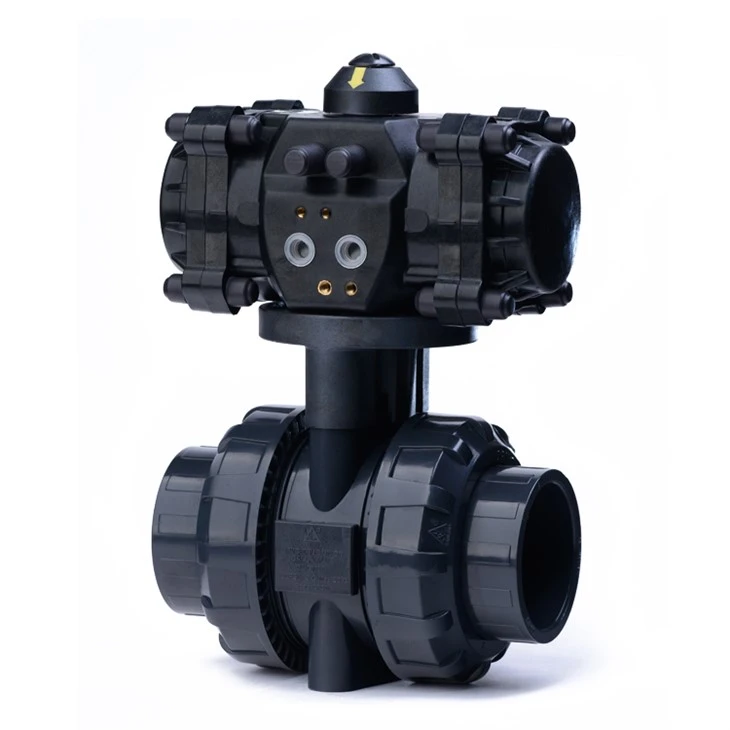

プラスチック空気圧作動 PVC ボールバルブ
電気作動式CPVCトゥルーユニオンボールバルブ

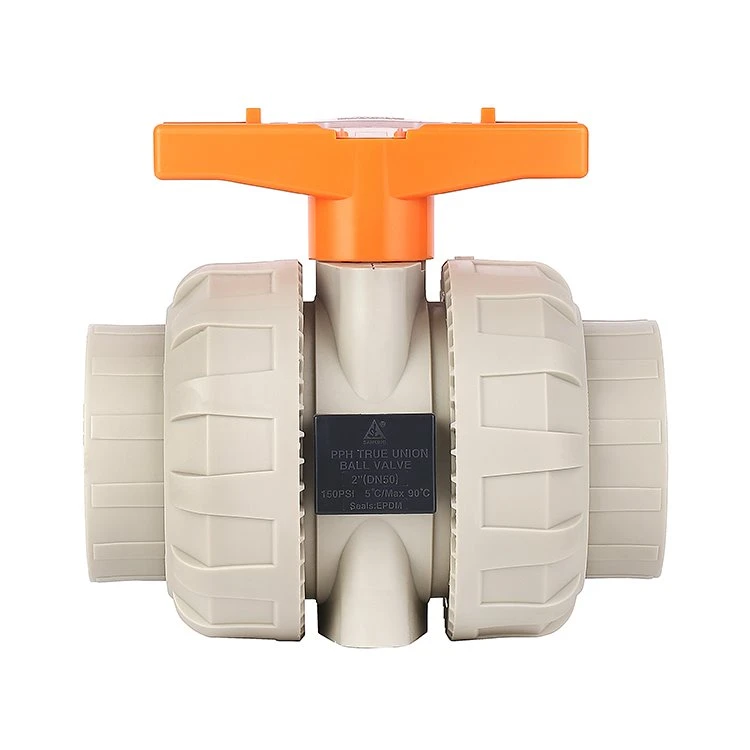

PPH トゥルーユニオンボールバルブ

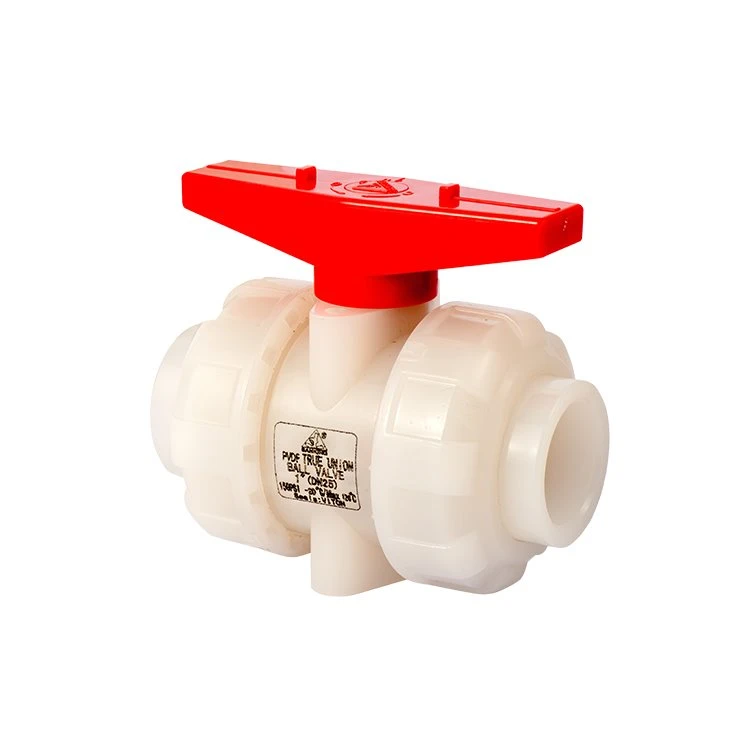

PVDF トゥルーユニオンボールバルブ
２．シール面を確認してください
- シール面の傷や不純物も漏れの原因となる可能性があります。傷は、ボールの回転中にメディア内の硬い粒子によって発生したり、取り付けおよび取り外しの際の不注意によって発生する可能性があります。
- シール面の小さな傷は研磨により修復できます。研削する場合は、適切な研削工具とペーストを使用し、正しい研削プロセスに従ってシール面の平坦性と仕上げを確保してください。シール面がひどく損傷している場合は、シールアセンブリ全体を交換する必要がある場合があります。
- シール面に不純物が付着している場合は、ボールバルブを分解してシール面およびその周囲の不純物を除去する必要があります。洗浄後のボールバルブを再組立する際は、不純物の再混入に注意してください。
3. バルブ閉状態の確認
- バルブがきちんと閉まっていないと漏れが発生する可能性があります。これは、バルブステムの曲がり、ハンドルの緩み、電動アクチュエータのストローク設定の不適切など、伝達機構の問題が原因である可能性があります。
- バルブステムが曲がっている場合には、バルブステムの交換または修正が必要となります。はずみ車が緩んでいる場合は、はずみ車の固定ナットを締めてください。電動アクチュエーターの場合、バルブを完全に閉じるためにストロークを再調整する必要があります。
バルブステム詰まりのトラブルシューティング
1. バルブステムとスタッフィングボックスの嵌合を確認します。
- バルブステムの詰まりの一般的な原因は、バルブステムとスタッフィングボックスがきつすぎることです。スタフィングボックス装着時の過剰パッキンやバルブステムの加工寸法のズレなどが原因と考えられます。
- 解決策は、バルブステムとスタッフィングボックスの間のクリアランスを調整することです。パッキンが多すぎる場合は、一部のパッキンを適宜取り外してください。同時に、局部的な締めすぎを避けるために、パッキンが均等に取り付けられていることを確認してください。
２．梱包状態を確認する
- 経年劣化や乾燥したパッキンもバルブステムの詰まりを引き起こす可能性があります。長期間使用すると、特に高温や乾燥した作業環境では、パッキンの潤滑性が失われることがあります。
- このとき、劣化したパッキンを交換する必要があります。パッキンを交換する場合は、グラファイトパッキン、四フッ化エチレンパッキンなど適切なパッキン材質を選択し、バルブステムの柔軟性を維持するため、組付け後は適量のグリースを塗布してください。
3. 不純物を取り除く
- 媒体中の不純物がバルブステムとバルブ本体の隙間に入り込むと、バルブステムの固着の原因となります。たとえば、土砂を含む水を輸送するパイプラインでは、土砂が隙間に入り込む可能性があります。
- ボールバルブを分解するには、バルブステムとバルブ本体の間の隙間にある不純物を清掃します。洗浄後は、不純物が再び侵入するのを防ぐために、ギャップに防食および潤滑グリースを塗布します。
ボールの回転が硬くなった場合のトラブルシューティング
1.異物の除去
- ボールとバルブシートの間に異物が挟まるとボールの回転が鈍くなります。これらの異物は、パイプライン内の溶接スラグ、錆、またはその他の不純物である可能性があります。
- ボールバルブを分解してボールとバルブシートの間の異物を掃除する必要があります。ボールバルブを取り付けるときは、パイプラインがきれいであることを確認してください。パイプライン システムの最初の操作前に、パイプラインをフラッシュすることで不純物を除去できます。
2.ベアリングを確認してください
- ベアリングが損傷するとボールの回転に影響を与えます。長期にわたる高荷重、潤滑不良、不純物などによりベアリングが損傷する場合があります。
- ベアリングが損傷している場合は、適時に交換してください。ベアリングを交換する場合は、ボールバルブの使用条件に適した信頼できる品質のベアリングを選択し、正しい取り付け方法に従って取り付け、ベアリングが十分に潤滑されていることを確認してください。
3. バルブステムの変形を確認する
- バルブステムの変形により、ボールの回転が硬くなります。バルブステムの変形は、外部からの衝撃、不適切な取り付け、または長期にわたる過大なトルクによって発生する可能性があります。
- バルブステムが変形している場合は、変形の程度に応じて修正または交換してください。ボールバルブを操作するときは、ハンドルを無理な力で回さないでください。電気式または空気式ボールバルブの場合、アクチュエータの出力トルクが妥当な範囲内であることを確認してください。
